КАРДАННЫЕ ВАЛЫ - УНИВЕРСАЛЬНЫЕ ШАРНИРНЫЕ ВАЛЫ

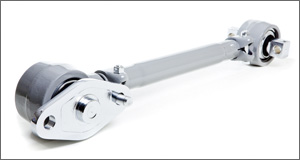

Карданные валы Gelenkwellenfabrik Wilhelm Sass, или так же называемые U-образные соединения, обеспечивают надежную передачу крутящего момента между пространственно удаленными приводными выходными передачами. Карданные валы от Gelenkwellenfabrik Wilhelm Sass предлагают подходящие механические приводные решения в почти всех отраслях промышленности в связи с их универсальной конструкцией и высокой эффективностью.

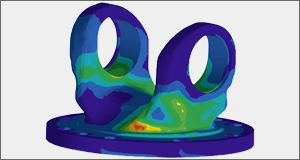

Оптимизированные по весу, энергоэффективные, высокопроизводительные карданные валы Gelenkwellenfabrik Wilhelm Sass разработаны с использованием передовых методов и расчетов МКЭ, чтобы обеспечить оптимальные силу стенок и диаметра труб для высокого сопротивления на изгиб и кручение.

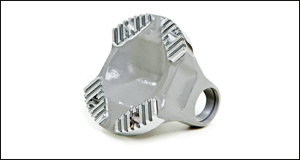

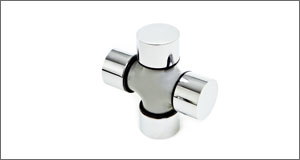

Для U-образных соединений Gelenkwellenfabrik Wilhelm Sass использует закалённую и цементированную сталь. Калиброванные прецизионные стальные трубы используются для особо требовательных решений. Все используемые материалы соответствуют требованиям для морских и железнодорожных применений. Поэтому гарантируется надёжная и продолжительная работа U-образных соединений при высоком максимальном крутящем моменте. Карданные валы Gelenkwellenfabrik Wilhelm Sass также характеризуются низкорасходными компонентами и низкими затратами на техническое обслуживание в течение всего жизненного цикла продукта.

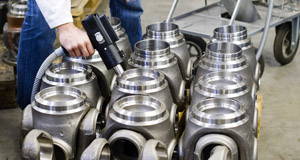

Наши динамические балансировочные системы позволяют производить балансировку карданных валов с высокой точностью для соблюдения спецификаций для исполнений, в которых участвуют быстровращающиеся универсальные шарниры.  Работа с низкими вибрациями снижает нагрузку на привод и универсальные шарниры. Это приводит к более длительному сроку службы и меньшему шуме при работе.

Наш специализированный персонал с удовольствием поможет вам найти правильный универсальный шарнир для вашего приложения или будет развивать подходящее решение в соответствии с вашими требованиями.

Ваши преимущества Gelenkwellenfabrik Wilhelm Sass из одних рук:

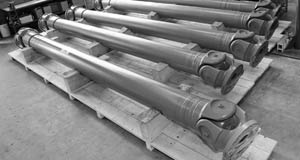

- Карданные валы для машиностроения и производства промышленных установок
- Карданные валы для грузовых автомобилей
- Технические расчеты и конструктивное исполнение карданных приводов
- Индивидуально разработанные системные решения
- Изготовление на заказ

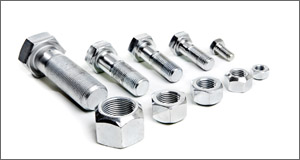

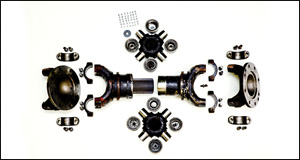

- Комплектующие для карданных валов
- Ремонт и переналадка карданных валов
- Поставка в короткие сроки



Ниже приведен обзор серий карданных валов Gelenkwellenfabrik Wilhelm Sass.

Типоразмер

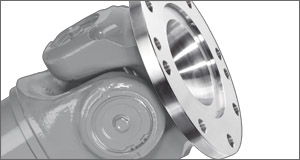

Фланец

Крутящий момент

DIN
Ø мм

SAE
Ø мм

KV
Ø мм

Максимально

допустимый

крутящий момент
Mt max

Предельный

крутящий

момент
Mt get

Переменный

крутящий момент
Mt dw

004

58
65

-

-

200 Nm

270 Nm

110 Nm

009

58
65
75

-

-

450 Nm

650 Nm

260 Nm

019

75
90

-

-

650 Nm

1200 Nm

350 Nm

077

90
100
120

97
116

100

1350 Nm

3000 Nm

820 Nm

105

100
120
150

116
150

120

3000 Nm

4350 Nm

1700 Nm

114

120
150
180

116
150
175

120
150

5500 Nm

7050 Nm

3000 Nm

139

150
180

175
203

150
180

7400 Nm

10650 Nm

3840 Nm

152

150
180

175
203

150
180

10000 Nm

13000 Nm

5200 Nm

156

180
225
250

175
203

150
180

15200 Nm

21900 Nm

8000 Nm

160

180
225
250

203
245

180

24700 Nm

35000 Nm

13000 Nm

162

225
250
285

245
250
276

200

33000 Nm

37000 Nm

15000 Nm

163

250
285

245
250
276

-

37000 Nm

40000 Nm

18000 Nm

164

250
285
315

245
250
276

-

40000 Nm

55000 Nm

23000 Nm

234

285
315
350

-

-

89000 Nm

120000 Nm

45000 Nm

232

315
350
390

-

-

142000 Nm

175000 Nm

58000 Nm

233

350
390
435

-

-

200000 Nm

260000 Nm

100000 Nm

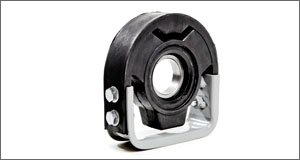

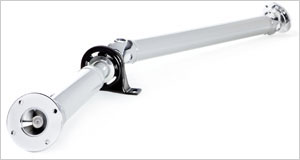

Карданный вал с подшипниковой опорой - стандарт

33000 Nm

37000 Nm

Карданный вал с подшипниковой опорой - тяжелый

33000 Nm

37000 Nm
